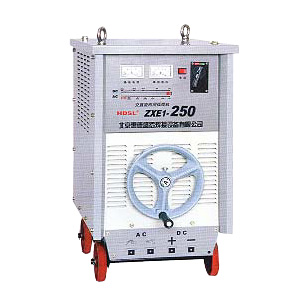

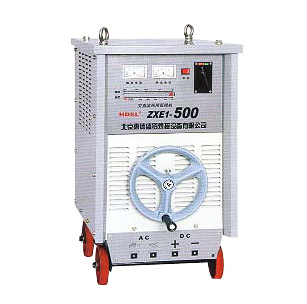

ZXE1系列交直流两用焊机

    该系列焊机为交直流两用手工电弧焊焊接电源兼容交直流两用焊机的特点，可供各种涂药焊条，焊接一般黑色金属、低合金钢及不锈钢等，广泛应用与汽车、造船、冶金、化工、建筑等行业，焊机动特性良好，性能柔和，电弧稳定，熔池平静，飞溅小，焊缝成型好，噪声低，是国家“八五”期间推广使用的新型产品。

    ZXE1系列交直流两用硅整流焊机系由 动铁心式焊接变压器、整流器组、电抗器、开关等主要部件组成。该焊机具有结构简单、操作和维修方便、噪声及振动较小等特点。作交流弧焊使用时，可焊接低碳钢、低合金钢等构件，还可弥补直流电弧角缝焊时引起的磁偏吹缺陷。作交流弧焊使用时，比交流焊接有着明显的稳定性，可用J507焊条、不锈钢焊条进行高碳钢、合金钢、不锈钢、铜及铸铁等有较高技术要求的材料焊接。

    一、主要技术数据：

二、用途

    ZXE1型整流器式交直流弧焊机是根据中华人民共和国机械工业部部颁标准JB/T7835、JB/T7834设计生产的一种新型焊机，是一种通用性强、用途宽广的产品，它采用硅整流电路，具有使用方便、引弧容易、电弧稳定、效率高、寿命长、工作可靠和维修简便等优点。

三、结构

    ZXE1型整流器式交直流弧焊机电路（见图1）主要组成部分及作用简介如下：

    1、ZXE1系列为单相动铁芯、磁分路式、变压器B采用三个铁芯柱，初次级绕组分别置在动铁芯两侧，初级和次级分成上下两部分绕组，固定在主铁芯上，中间铁芯柱为可移动的，称动铁芯，构成磁分路，移动铁芯位置就能改变输出焊接电流的大小。

    2、硅整流器由四个硅整流器元件组成单相桥或全波整流电路。

    3、输出电抗器，它串接在焊接回路中，起滤波作用，使整流后的直流电更平直，以稳定电弧，减少金额飞溅。

参考〔焊接电流与电焊条间的关系（钛铁矿型）〕

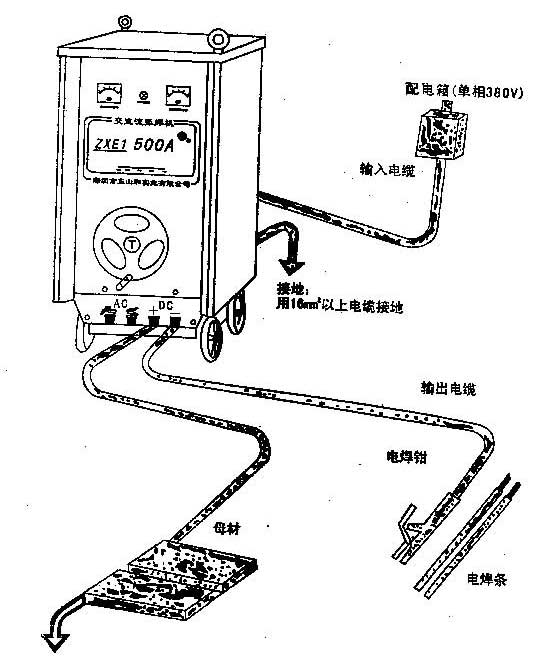

连接以下部分由用户自备

接地：用16mm²以上电缆接地

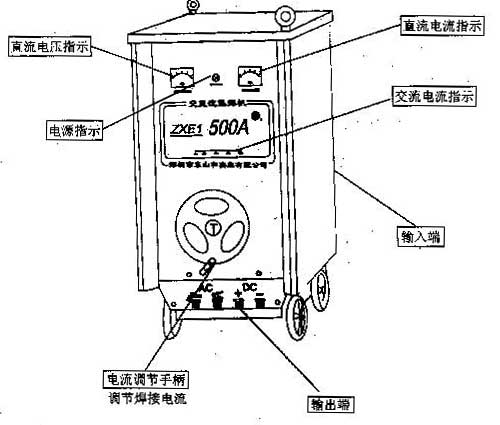

各部分说明

四、操作方法

准备

    开关操作

    合上输入保护装置开关

    调整焊接电流

    通过旋转电流调节手柄，将焊接电流调整到你所需要的值。

    将手柄顺时针旋转可增大电流值，逆时针转将减小电流值。

五、焊接过程

    1、起弧

    用焊钳夹紧焊条，将焊条轻触母材，然后稍微提起来进行引弧。

    2、焊接

    移动电焊条，保持弧长稳定

    操作结束

    3、开关操作

    关掉输入保护装置开关。

    4、外形尺寸图

六、使用维护保养及注意事项

    1、在极度潮湿和有严重积尘的气候环境中，焊机接上电源前应测量焊机输入输出端之间输入输出端与机壳间的绝缘电阻值，如绝缘电阻小于0.5兆欧，不得通电，应进行干燥清洁处理及检查，排除绝缘故障后，方可使用。

    2、接线时按照电源电压接入焊机相应的接线螺钉（有标牌），切勿接错。

    3、焊机电源线及焊接电缆应有足够的截面积，且连接处接触良好可靠。如焊接电缆较长时，还应加大焊接电缆面积，使焊接电缆上总电压降不超过4V，以免影响焊接质量。

    4、机壳上设有接地螺钉一只（有标牌）使用时必须安装地线以保证安全。

    5、在检修时必须取下电源进线，以保证安全。

    6、螺钉、螺套及活动部位保持清洁和有润滑脂。

    7、施焊时焊工必须使用防护用具，免受弧光灼伤及烫伤。

    8、焊机应在通风处使用，以利于散热，在长期使用中应清洁内部灰尘，清理时必须断电。

    9、焊机不要在露天淋雨及曝晒。

    10、搬移中避免碰撞损坏。

    11、焊机不可与有腐蚀性、易燃、易爆的物品停放在同室中。

    12、本产品出厂时均经逐台严格测试，产品实行三包，用户在遵守保管使用规则条件下，如因制造不良而发生损坏或不能正常工作时，在出售后十二个月内本厂免费为用户修理。

交直流弧焊机常见故障及排除方法

ZXE1系列整流式弧焊机产品图样：
