ZX6系列直流弧焊机使用说明书
ZX6-160型焊机是抽头式直流弧焊电源。其结构主要由带有抽头的三相焊接变压器和整流二极管以及转换开关和冷却风机等组成。电流的调节是通过三级八位转换开关同时切换变压器一次侧三个绕组的抽头来实现。这样在调节电流的同时确保三相电的平衡。有效地克服了三相不平衡给供电系统造成的不良影响。高漏抗的变压器使电源具有下降的外特性，能满足各种药皮焊条的焊接规范。引弧容易，电弧稳定，焊缝成形好，φ200mm强力轴流风机采用吹风的方式冷却变压器和整流器使整机运行更加可靠。
| 数据/型号 | ZX6-160 | ZX6-200 | ZX6-250 | ZX6-315 | ZX6-500 |
| 电源电压 |
380V(三相) |
||||
| 额定容量 | 9.9KVA | 12.4KVA | 16.5KVA | 23.4KVA | 29KVA |
| 空载电压 | 42-65V | 45-70V | 45-70V | 45-70V | 40-78V |
| 额定工作电流 | 160A | 200A | 250A | 315A | 500A |
| 电流调节范围 | 80-160A | 95-200A | 120-315A | 130-400A | 140-500A |
| 调节级数 | 7 | 7 | 7 | 7 | 7 |
| 负载持续率 | 60% | 60% | 60% | 60% | 35% |
| 绝缘等级 | F | F | F | F | F |
| 冷却方式 | 风冷 | 风冷 | 风冷 | 风冷 | 风冷 |
| 外壳防护等级 | IP21 | IP21 | IP21 | IP21 | IP21 |
| 重 量 | 62kg | 76kg | 92.5kg | 105kg | 130kg |
| 外形尺寸（mm） | 620×370×650 | 620×370×650 | 680×410×700 | 680×410×700 | 680×435×750 |

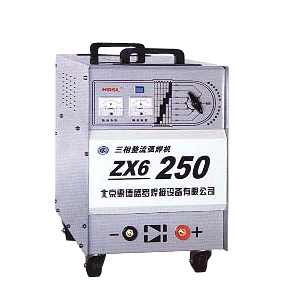

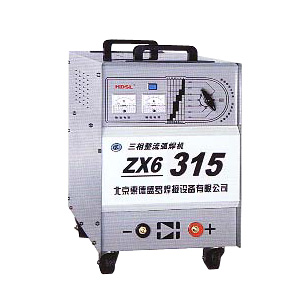

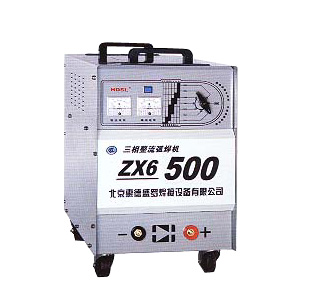

ZX6系列焊机产品图样：
