UNT系列高强度圆环链条闪光对焊机 该系列焊机为凸轮顶锻、电脑程序控制、预置焊接规范、自动焊接的半自动圆环链条专用对焊设备,同时,也具备一般对焊机的所有性能。与本机配套的专用辅机还有去刺机、拉伸机、测长机、退火设备和液压泵站等。 UNT-160/250 型高强度圆环链条闪光对焊机 一、用途: UNT-160/250型圆环链条闪光对焊机用于焊接直径φ14-28mm的矿用输送链、水泥提升链、船用锚链、起重吊装链、以及非标装饰圆环链条的专用半自动对焊设备,广泛用于煤碳、建材、航运、石油、起重等行业。该机采用闪光对焊工艺,设计合理、结构简单、操作方便,同时还具有通用对焊机的一切性能,只需变更夹具即可焊接棒材、管材及各种型材。为满足用户需求,还可提供焊机配套专用设备(去刺机、拉伸机、热处理设备、液压站)和各种制链工装、工艺等技术装备及易损零配件。 二、结构: 该焊机为凸轮顶锻,电脑程序控制的半自动对焊设备,能按照预先设计的焊接规范,自动地完成闪光对焊的全过程。焊机由机身、夹紧装置、熔化和顶锻传动机构、焊接变压器、压缩空气系统、水冷却系统、电气控制柜组成。 三、主要技术参数:

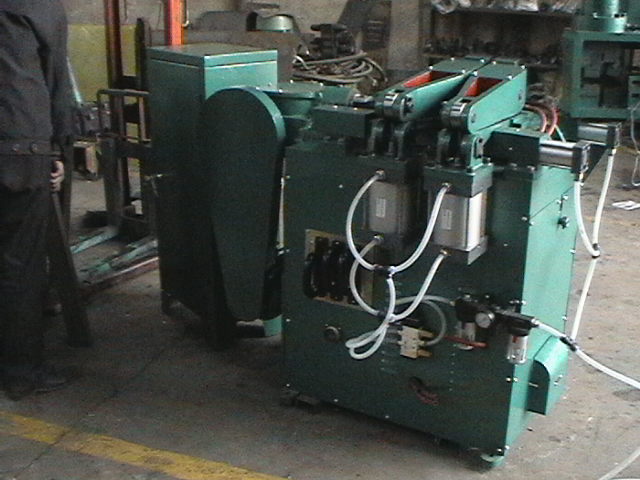

UNT-160/250产品图样:

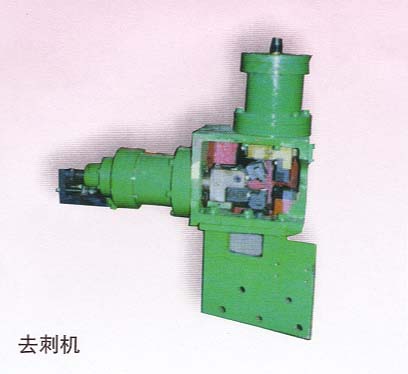

四、圆环链条对焊机附加装置: 1、圆环链条去刺装置是利用液压作动力,用两片抱合的半圆形开刀片,在热状态下,将环链焊接处的毛刺和“鼓肚”清除干净,并且由于去刺机工作时刻,正是主焊机下一链环的焊接时刻,因此采用这种装置,不会因去刺而影响焊接效果,该去刺装置,具有除刺质量好,动作可靠,操作方便,结构简单等特点。 2、圆环链热去刺液压传动装置是UNT-160型链条闪光对焊机另置的配套装置,本装置分两大部分,液压站和电控部分(即主机控制柜)通过这两部分自动控制达到链条热去刺的目的。每台焊机的动作程序如下: a、链环夹紧; b、热去刺刀前进; c、链环松开; d、热去刺刀返回;调机或检查故障时,可进行手动单独控制每个动作,正常使用只需按下自动按钮,即可自动进行上述程序的自动循环,进行去刺工作。

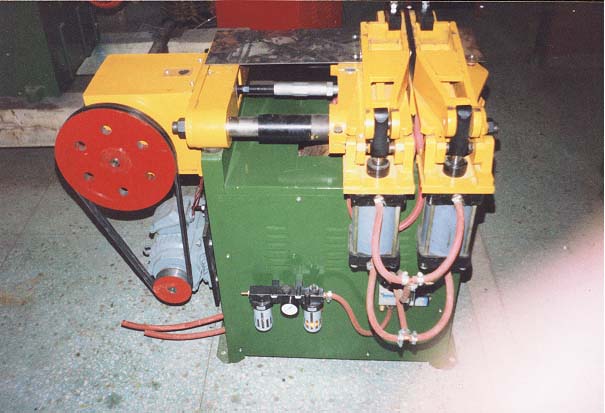

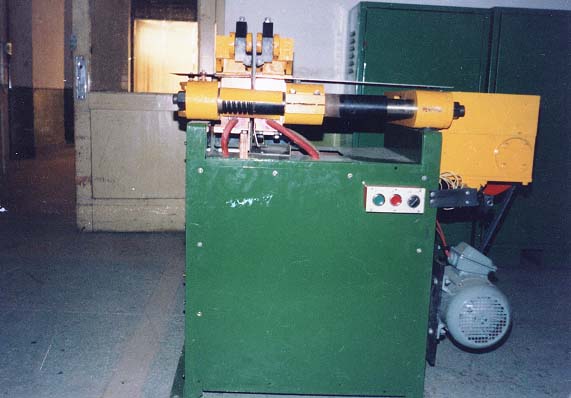

UNT-80 型高强度圆环链条闪光对焊机
产品图样:
UNT-100型高强度圆环链条闪光对焊机 为满足起重吊装、索具牵引以及小规格矿用链、锚链和非标装饰链等圆环链制造厂商需求,我公司根据用户要求于2004年新研制开发了焊接范围在Ф8-Ф16mm带半自动去刺装置的小型UNT-100高强度圆环链条闪光对焊机。该机焊接范围适中、应用环境广泛、工件焊接周期短、使用操作方便、维护维修方便。可焊接普通Q215~235、45#钢圆环链和20Mn2、20MnVK,A、B级圆环链以及23MnV、25MnV,C、D级高强度圆环链。更换或调整钳口后,还可焊接低碳钢、低合金钢的棒材,管材以及其它型材。 该机为凸轮顶锻,继电器控制的半自动闪光对焊专用设备,采用强规范焊接工艺,能自动完成压紧、闪光焊接、顶锻、保持、休止全过程。焊机由机身、夹紧装置、熔化和顶锻传动机构、焊接变压器、电器控制装置、压缩空气系统、水冷却系统。半自动的去刺机可以在热态下快速自动的去除焊接的毛刺。 该焊机的具体技术参数请参考产品使用说明书。

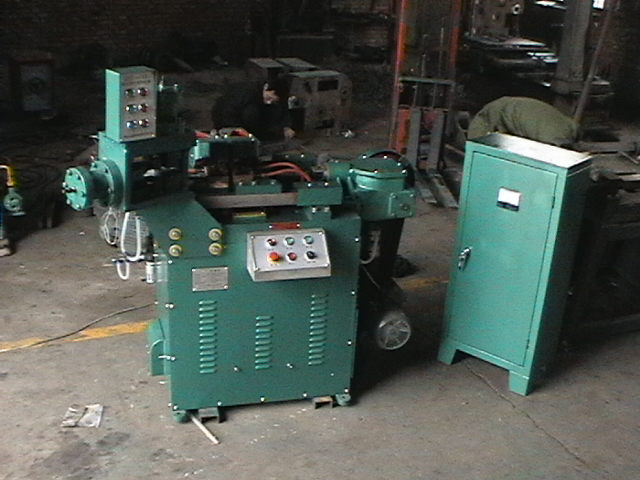

焊机正面视图 焊机背面视图

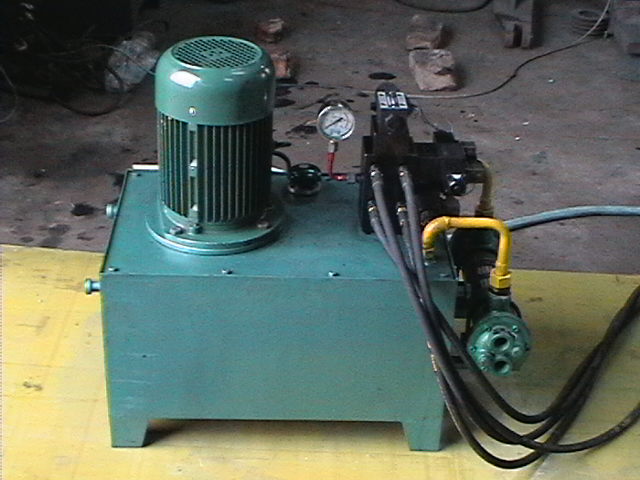

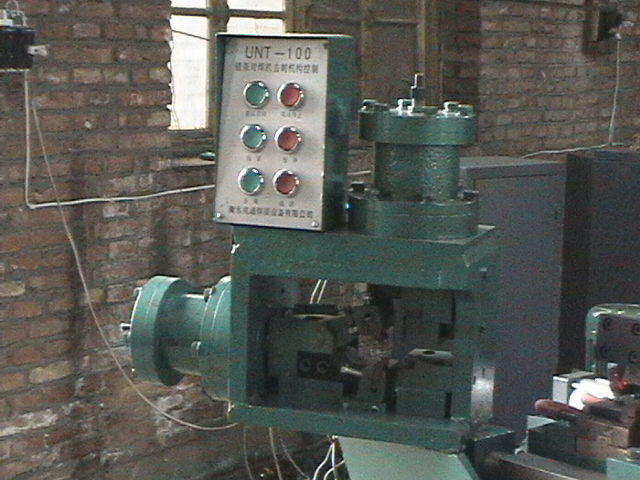

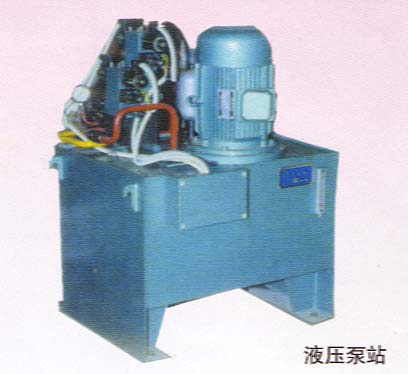

热去刺机图片 液压泵站图片

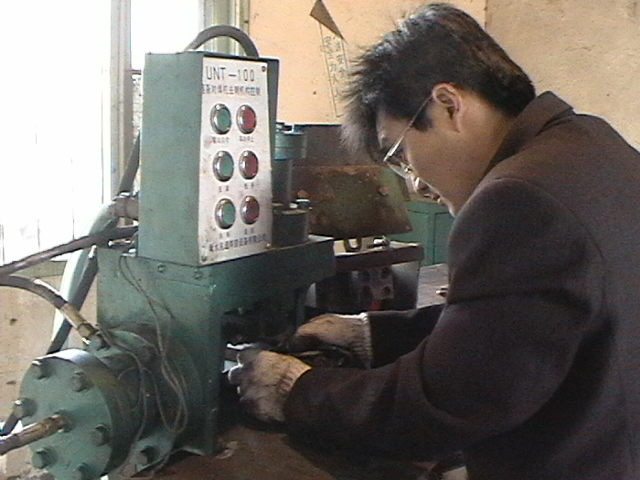

现场用户的培训 现场操作学习

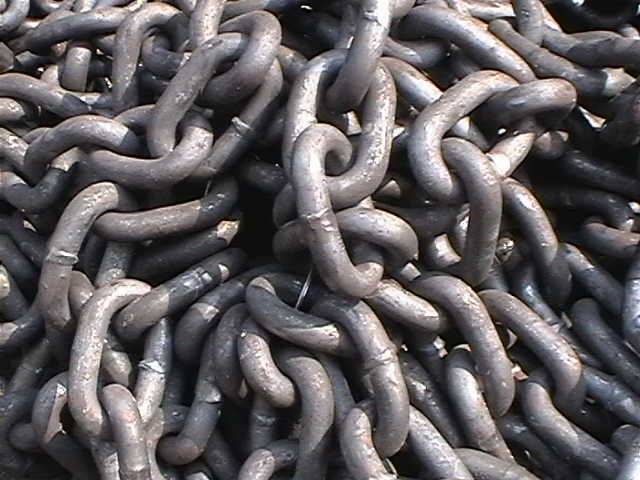

正在准备进行焊接 焊接完毕的链条
UNM-300型半自动高强度圆环链条闪光对焊机 该焊机采用于焊接直径为Ф24-Ф40mm矿用输送链、船用锚链、起重吊装链及各种非标圆环链的半自动脉冲闪光对焊设备。广泛应用于煤矿、航运、起重等行业生产链使用。 该焊机采用双面导电并设有电气和液压组成的反馈系统,能很好的完成脉冲闪光和快速顶锻等全部工艺过程。 该焊机的夹具夹紧和闪光顶锻均为液压控制,其闪光顶锻可实现无极调速。 结构:该焊机主要由机身、静夹具、动夹具、升降机构、阻焊变压器、PLC电气控制系统、液压系统和水冷却系统组成。 主要技术参数: 输入电源:三相380V±10% 50Hz 额定输入容量:300KVA 额定负载持续率:20% 次级电压调节范围:5.42V-10.84V 次级电压调节级数:16级 钳口夹紧力:317KN 最大顶锻力:167KN 外形尺寸:2100×1260×1690mm 参考质量:4200kg(主机) 900kg(液压泵站)

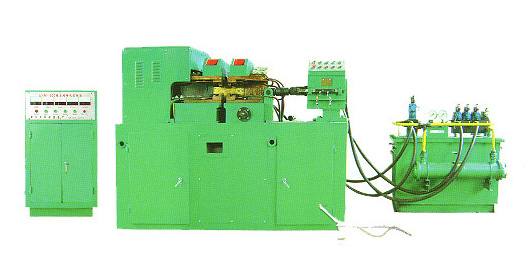

产品图样:
相关链接:各种圆环链的规格尺寸及机械性能
|
