KD8000型

十程序段全数字式脉冲点焊同步控制器

简介

KD8000系列微机点焊同步控制器，是一种由单片机作为主控制单元的脉冲点焊同步控制器。其特点是采用脉冲电流进行焊接。与KD7313类似，该控制器能对点焊机的预压、预热、冷却、焊接、带电锻压、锻压、间歇、回火、保持、休止这十个程序段的工作时间（周波数）及工作电流进行调节和同步控制，实现电网电压的补偿。并对各个程序段的工作参数实现数字式调节和显示。控制器采用脉冲电流进行焊接。脉冲宽度及间隔均可进行调整。

该产品属于高档控制器，主要用于对焊接规范要求较高的场合。KD8000与KD7313的不同之处在于它们的调整方式。控制器在进行参数调整时应首先选择将要进行调整的程序段，然后再对该程序段的时间及热量进行调整。对于KD7313来讲，程序段的选择是通过“程序段选择”按钮进行的。每按动该按钮一次，将按顺序选择一个新的程序段。对于KD8000来讲，除了保留KD7313的选择方式以外，对每个程序段都配备了一个选择按钮，当操作者需要选择某个程序段时，除了可通过“程序段选择”按钮进行顺序选择以外，可以通过按动相应的的程序段按钮直接进行选择，从而使得调整更加快捷、简便。

KD8000系列微机点焊同步控制器共有三个品种，它们是：主要供焊机生产厂家整机配套使用的嵌入式KD8000A，如图一所示。主要供焊机用户对老产品进行技术改造用的外挂式KD8000B，如图二所示。以及将控制单元和主晶闸管合成一体，独立于焊机以外的分体式KD8000C。对于嵌入式和外挂式控制器而言，仅包括控制单元，主晶闸管作为单独组件供应。

1、程序段数量： 10

2、非上电程序段周波数：0~99 （0~1.98s）

3、上电程序段脉冲数：0~99

4、脉冲宽度周波数：0~99 （1~1.98s）

5、脉冲间隔周波数：0~99 （1~1.98s）

6、周波数精度： ±1

7、工作电流相对值调节范围：0~99.5 （相对值）

8、控制输出量：主晶闸管触发信号、电磁阀及增压电磁阀开关量

9 、最大控制电流： 300A （对分体式KD8000C而言）

10 、电源电压： AC 380V 50Hz

11 、功耗： ≤15W （不含KD8000C）

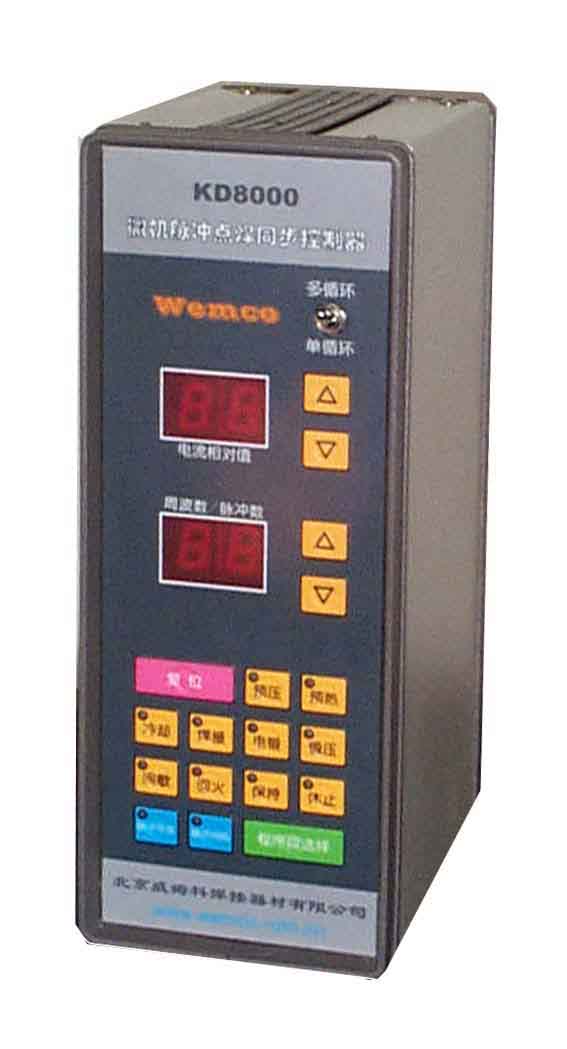

图1 嵌入式图2 外挂式
