KD7305型

点焊同步控制器

简    介

    KD7305系列微机点焊同步控制器，是一种由单片机作为主控制单元的点焊同步控制器。

    该控制器能对点焊机的预压——焊接——锻压——休止这四个程序段的工作时间（周波数）及焊接电流进行调节和同步控制，实现焊接电流的缓变/陡变转换和电网电压的补偿。

    由于采用了单片机作为主控单元，本控制器的体积和重量与传统电路组成的控制器相比，不仅体积和重量大为减少，更重要的是大大提高了产品的可靠性和稳定性，使产品的性能/价格比大幅度提高。其小巧的的体积也便于将其嵌入焊机内部，缩小了整机体积，降低了制造成本。

    由于采用了低功耗的单片机芯片WE7305，使得本控制器整机功耗只有15W。实属节能产品。

    本控制器的高度集成化，使得电路十分简洁。这不仅便于产品的调整、维护和保养，同时也便于用户在技术改造过程中自行仿制。只要不以我公司的名称、商标和型号进行销售，我公司欢迎用户推广、使用和仿制本产品，必要时我们甚至可以进行技术指导。

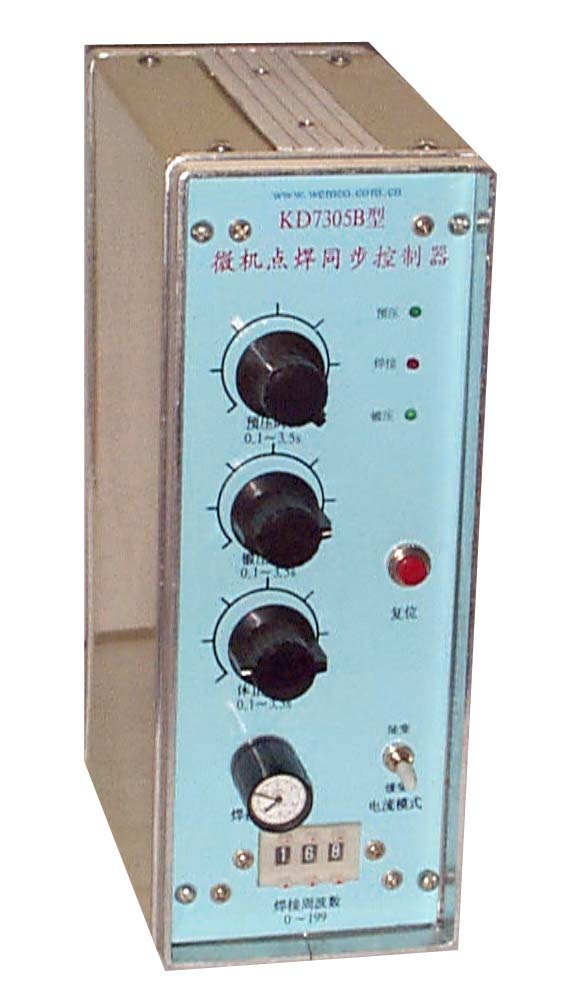

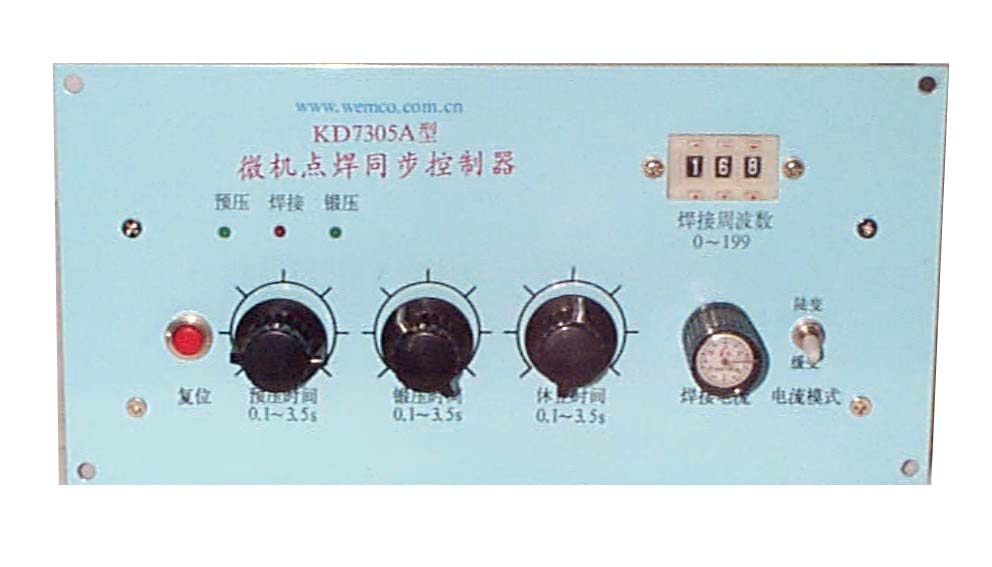

    KD7305系列微机点焊同步控制器共有三个品种，它们是：主要供焊机生产厂家整机配套使用的嵌入式KD7305A，如图一所示。主要供焊机用户对老产品进行技术改造用的外挂式KD7305B，如图二所示。以及将控制单元和主晶闸管合成一体，独立于焊机以外的分体式KD7305C。对于嵌入式和外挂式控制器而言，仅包括控制单元，主晶闸管作为单独组件供应。

主要技术指标：

1、 程序段数量： 4（预压、焊接、锻压、休止）
2、 预压时间： 0.1~3.5s
3、 锻压时间： 0.1~3.5s
4、 休止时间： 0.1~3.5s
5、 焊接周波数： 0~199 （0~3.98s）
6、 周波数精度： ±1
7、 电流变化模式： 缓变/陡变
8、 控制输出量： 主晶闸管触发信号和电磁阀开关量
9、 最大控制电流： 300A （对分体式KD7305C而言）
10、电源电压： AC 380V 50Hz
11、功耗： ≤15W （不含KD7305C）

                        嵌入式                                     外挂式
