ZX7-160型逆变直流电焊机

技术使用说明书

一、整机照片：

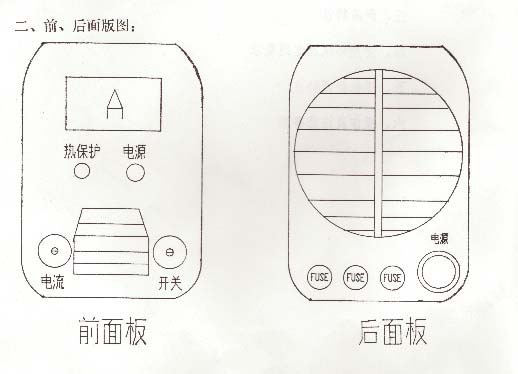

二、前、后面板图：

三、产品特性：

    本系列产品采用直法变换技术，该项技术基于传统的PWM（脉宽调制）和电流控制模式变换技术， 并借鉴了近几十年来在国际上飞速发展的谐振，准谐振技术。该项技术有我所科研人员开发，并已获得多项专利。

    本系列产品以功率场效应管（MOSFET)或绝缘栅双极晶体管(IGBT)为开关器件，组成电流型DC-DC变换微系统模块，以积木的方式构成不同容量不同外特性的整机，因此产品具有很高的可靠性和稳定性。

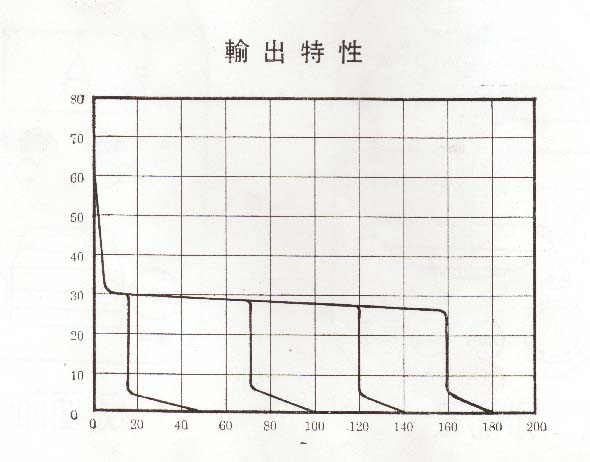

    产品具有可靠的保护功能，恒流特性保证了良好的工艺性能，体积小，重量轻、飞溅小、具有较高的功率因数和工作效率，动静态输出特性与焊接工艺专家共同精心设计，其特点为适度的空载电压，近于恒流的工作段和与工作电流成反比的短路外拖特性，这一特性使该机具有优异的工艺性能，引弧容易，维弧性好，电流调节范围宽，可以在20A/160V电流下给出稳定燃烧的电弧，适应了薄板、中厚板等常用焊接工艺的要求。

四、环境及电网要求：

    本机为便携式，所以用户要特别注意！！尽量将机器放在温度低干燥，尘土少的地方，尽量避免焊机倒置及平躺使用，其周围温度在-10℃-40℃范围之内，避免阳光直射和雨淋。电网电压要求交流380V±10%。

五、焊机使用特点：

  1、噪声情况：在空载与负载条件下，无可感觉的噪声。

  2、引弧、维弧及飞溅情况：

    引弧容易，电弧可靠稳定，电弧拉长仍稳定，飞溅微小，优于短路电焊机。

  3、电流调节范围：

   焊条在20A-160A范围内可电弧稳定工作。

  4、电流规范：

 5、动态特性（手感）

    焊接过程，因操作的变化，弧长的变化、短时或瞬间短路，电弧均稳定：飞溅无明显变化，焊工感觉舒适。

  6、冷热态电流变化情况：

    试焊连续工作近2小时，在给定数处值确定后，电流无可见变化，冷热态电流变化率2%。

     另外，在有TIG.HF工作环境中，不受干扰。

六、操作及注意事项：

   接通电源，打开前面板开关，绿灯亮，同时风机运转，此时机器正常。调节电流调节旋钮即可工作，否则为缺相，请断电检查机器后面板上的保险及电源。

   作业中如机器自动停止工作，请看前面板指示灯（红）是否亮，确认后请等待，不必断电，5-10分钟之内红灯自动熄灭可重新开始工作。如红灯频繁发亮，要停止使用，联系专业人员检修。

   非专业人员不得随便开机检修，否则容易引起电击伤事故。

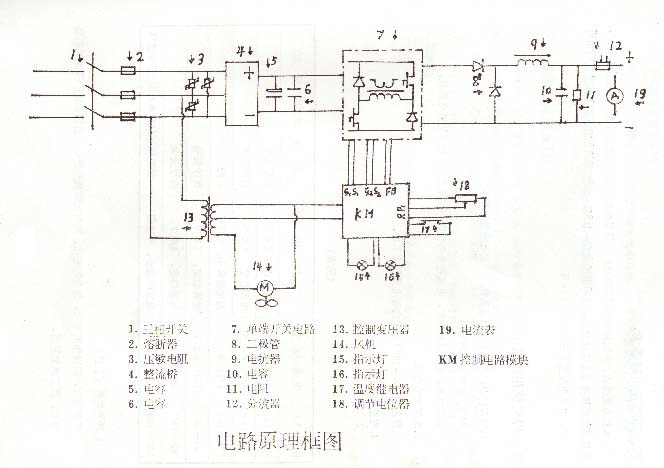

七、电气原理方框图：
