XKR-200、350 C02气体保护焊半自动弧焊机使用说明书 一、概述: XKR-200、350型二氧化碳气体保护半自动焊机是我厂吸收国内外同类型焊机的优点改进生产的新型焊机,参考日本松下YM-505KE焊机、日本OTC焊机的优点,我厂加以吸收改进研制制造出XKR型系列二氧化碳气体保护半自动焊机。 我厂生产的XKR型C02气体保护焊机在性能优于国内同类型焊机,突出特点具有良好的引弧特性,引弧成功率为95%以上。电弧燃烧稳定、飞溅小、熔深大、焊缝成型好。暂载率大于60%,对电网电压吸动有较强的补偿能力,并具有焊接完毕后延时自动断电,节能控制电路。 二、技术数据:
三、工作原理: 1、电气方框图见(图一) XKR-200、350、500型CO2焊机电气系统主要由五部分组成,即电源主回路遥控盒,控制电路、送丝机、焊枪。 由图可见,控制电路是整个电气系统的核心,根据焊接要求具有下列功能。 (1)执行由遥控盒来的焊接控制信号,分别对焊接电压、焊接电流进行调节。 (2)根据焊接要求,焊接转移控制电路分别在引弧时进行高电压、慢送丝控制,在引弧完成后,自动转入规范焊接控制和灭弧瞬间消除熔球的控制,以及送气断气的控制。 (3)停焊时,对主变压器进行延时断电控制。 (4)外电波动时的补偿控制。 2、系统工作过程简述见(图二)(详见原理图) (1)主电路 由变压器TM可控硅整流模块Va-Vf,平衡电抗器L1,滤波电抗器L2等组成。主电路采双反量形带平衡电抗的整流方式,输出连续可调的直流电压。 (2)触发电路 采用过零同步方式,(57)点控制电压经可编程单结晶体管(PUT管)移相及形成脉冲列,由输出放大管,通过驱动可控整流模块,实现焊接电压的连续可调。采用光耦隔离方式具有灵敏度高,工作兼的优点。 (3)送丝机电路 由V55及V57、N7、V62等组成全波可控整流电路输出直流可变电压,作送丝电机M2的供电电源,SA6为手动送丝开关、改变(47)点的电压,可调节送丝电机的速度。 (4)工作过程 按下焊枪开关SA5,电磁阀获电吸合,送气,供电开始。首先,高电压慢送丝引弧。完成引弧后,系统转为规范的工作电压及送丝速度。当送开焊枪开关,为防止焊丝末端与溶池粘连消螺球电路动作,保证收弧的稳定。 引弧BG95导通。J3获电吸合,高电压,慢送丝转成焊接电压,焊接电流。 松开焊枪QA1、J2失电释放,送丝停止,先停丝,GB94导通。输出适当的电压,防止焊丝的末端和熔池粘连。消熔球后停电。由于J1的延时释放,电磁阀继续吸合,实现滞后送气。松开焊枪开关约25秒钟GB96截止,J4失电交流CJ释放,主电路供电停止,实现空载节电。 四、安装与操作 1、安装注意事项 (1)设备外接保险容量15A XKR-200 设备外接保险容量15A XKR-350 设备外接保险容量30A XKR-500 设备外接保险容量50A (2)电源输入端电缆4 mm(铜芯) (3)连接三相380V的电源线时,不需要定相位 (4)焊机外壳必须接地,接地导线为10mm (5)输出(+)端接焊枪,(-)极接工件,电缆接头要连接牢固 (6)气瓶要有固定支架,防止倾倒造成事故 (7) 海拔高度不超过1000 m (8)环境温度-10—40℃ (9)使用场所无剧烈震动和颠簸 2、安装方法 焊接电源、送丝机、控制盒、焊枪和气瓶、加热减压流量计的连接方法(图三)
在连接各种电缆、接头、气管过程中按下述顺序连接 (1)连接送丝机焊接电缆到焊接电源输出“(+)”端,并紧固; (2)连接地线电缆到焊接电源,输出“(-)”端,并紧固; (3)连接送丝机控制电缆到焊接电源,并旋紧到位; (4)连接气管从气瓶出口到送丝机电磁阀进气口,并扎紧; (5)连接遥控盒电缆到焊接电源“遥控盒电缆插座”并旋紧; (6)连接焊枪到送丝机“焊枪接头”并紧固; (7)连接焊机气管到送丝机“气体出口”,并扎紧; (8)连接焊枪控制电缆到送丝机“焊枪控制”插座并旋紧。 3、焊接准备 (1)焊丝盘的安装: 将符合规定的成盘焊丝装入送丝机的轴上,请注意焊丝的出丝方向要正确,旋紧轴端的挡板旋扭 (2)送丝机压把的调整见(图四) 按(图四)所示的方向穿好焊丝,焊丝要进入送丝轮的槽中,压紧压臂,调节压紧把手到合适的位置 (3)开机 在开机前检查三相380V电压是否正确,地线连接应当牢固可靠 检查焊接电源、送丝机、焊枪、控制盒、气瓶、减压流量计连接是否正确。 闭合焊机电源开关、指示灯亮,机内的冷却风扇转 (4)检查气体流量 先将流量计开关调整下降至松动位置,后打开CO2气瓶顶部的气阀(反之会造成流量损坏)将焊接电源前面板上气体检查开关打到“检查”位置;调整气体流量开关至合适位置,此时,则有气体由焊枪端部出口处喷出。 (5)手动送丝 将送丝机上的送丝开关搬到手动送丝位置,即可实现手动送丝,调节遥控盒焊接电流旋扭,可改变送丝速度的快慢,当焊枪导电嘴处焊丝伸出10—15mm时,立即将送丝开关搬到自动位置,送丝停止。 (6)焊接操作,规范调整 在焊接操作开始前 a.焊接方式开关置于CO2位置 b.气体保护开关置于焊接位置 c.控制盒电流调节旋钮,电压调节旋钮旋至一定刻度。 按下焊枪开关,引弧后调节遥控盒上的电压调节和电流调节旋钮,使电弧燃烧稳定、柔和、根据不同的焊接条件,焊接电流和焊接电压的关系见(表三) 焊接条件(参考)
(7)关机 焊接操作结束后,按下列过程关闭焊机 a.关闭气瓶总开关 b.将气体保护开关拨到检查位置,流量计压力指示到“0”位置。调整流量计的流量旋钮,向左旋到关闭位置 c.关闭焊机电源开关 d.断开焊机外接的电源开关 五、常见故障和排除方法 1、焊缝缺陷
2、常用故障和维修

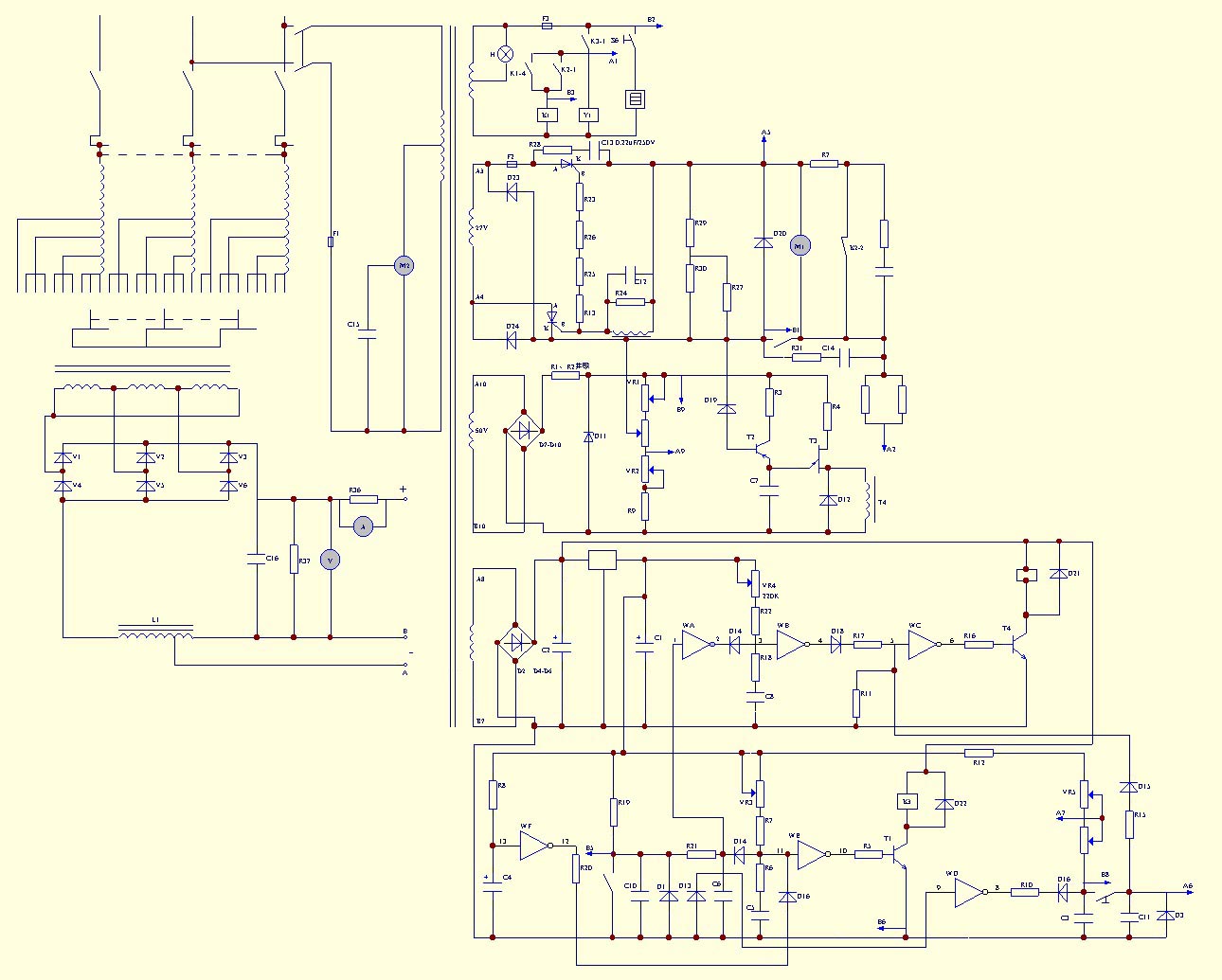

注:触发板坏或主回路可控硅造成缺相检查方法:测触发信号是否齐全,按下焊枪开关,逐依次测(29)与(30)、(31)与(32)、(21)与(22)、(23)与(24)、(25)与(26)、(27)与(28)各点直流电压,正常值为0.15-0.5伏之间。如某路无电压可能触发板某一路有问题,如某路电压过高,可能某一路可控硅控制极断。关机后进一步测该路可控硅控制极与阴极之间阻值,一般阻值在15-400之间。如果超出次范围可粗略判断该可控硅坏。 六、产品成套 (1)XKR-200焊接电源..............................................1台 (2)送丝机(含控制电缆3m,导电电缆2m,气管5m)...................1台 (3)气体减压加热流量计...........................................1只 (4)一线式风冷焊枪(或拉丝式焊枪)...............................1把 (5)遥控盒(含控制电缆3m).......................................1只 (6)接地电缆6m...................................................1根 (7)偏口钳.......................................................1把 (8)导电咀0.8 1.0(机配1.01只)..............................各1只 (9)产品使用说明书...............................................1本 (10)产品装箱单..................................................1份 附图:电气原理图
|
