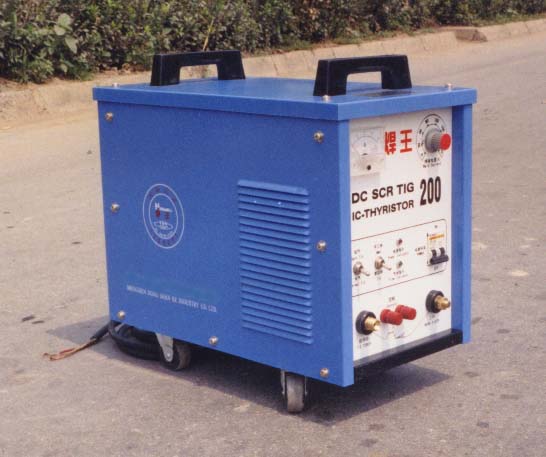

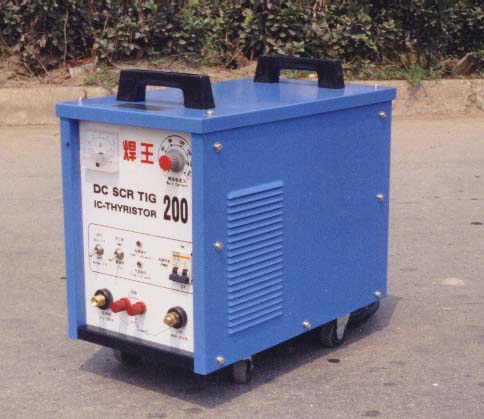

WS-125A/200A/250A可控硅直流氩弧焊机 一、产品主要用途及适用范围 本系列焊机为可控硅直流氩弧焊机主要有WS-125A、160A、180A、200A、250A五种机型,其中WS-160A、180A、200A分为单用和双用两种机型,WS-250A为双用机型。本系列焊机使用SCR(可控硅)为功率器件,采用IC控制。与国内同类焊机相比,本系列焊机高频引弧可靠,最小稳定施焊电流为5A(一般可控硅氩弧焊机最小稳定施焊电流为15A),从而使焊机可以焊更薄的工件。本系列焊机使用的变压器是采用日本进口硅钢片制成的C形铁芯,从而使得变压器的效率提高,重量下降1/3.与同规格的磁饱和焊机相比,焊机总重量减轻一半、效率提高一倍、而且控制精确、动特性好、焊接性能优越、焊缝成型美观;与逆变焊机相比,控制简单、实用、质量可靠。 本系列焊机可焊接碳钢、不锈钢、钛及钛合金、铜及铜合金等材料的薄板及中厚板;主要用于不锈钢制品业,也可用于管道、石油化工、压力容器等的打底焊。具体的适用范围如下:不锈钢薄板制品,厨房设备,装修工程,模具制造及修理,化工容器、管道,硒钢片焊接,有色金属及其合金,金属家具及办公用品,不锈钢焊管生产线,制罐及手工制品,各类自动焊接专机。 产品外观:
二、产品的适用工作条件和工作环境 本焊机允许在下列条件下使用 * 海拔高度不超过1000米。 * 在额定电流状态下进行,负载持续率不超过技术参数表所列数据。 * 焊接环境中无酸碱等腐蚀性气体或其他有害气体及易燃易爆气体。 * 焊接时周围空气温度范围应在-10°C-40°C(空冷);5°C-40°C(水冷)。运输与贮 存过程中周围空气温度范围应在-25°C~55°C. * 冷却水进口温度不大于30°C,其进水压力应小于0.2Mpa;水质应是人畜饮用水,水内不能含有固体沉淀物(如泥、沙等)。 * 供电电压波动范围应在220±10%,不平衡度≤5%,电网频率波动不得大于±1% 三、规格及技术参数 1、焊机参数
2、工艺参数 1)钨极的选择取决于焊件的厚度、焊接电流的大小和电源的极性,焊薄板时应选用小电流、小直径的钨极,并将钨极的端部磨成尖锥角(约12-20°),便于引弧和焊接。 2)氩弧焊时选氩气为保护气体,流量应在2.5-10L/min的范围内。 3)手工焊时填充焊丝与工件的夹角应尽可能的小,一般为10°左右。 3、焊接范围

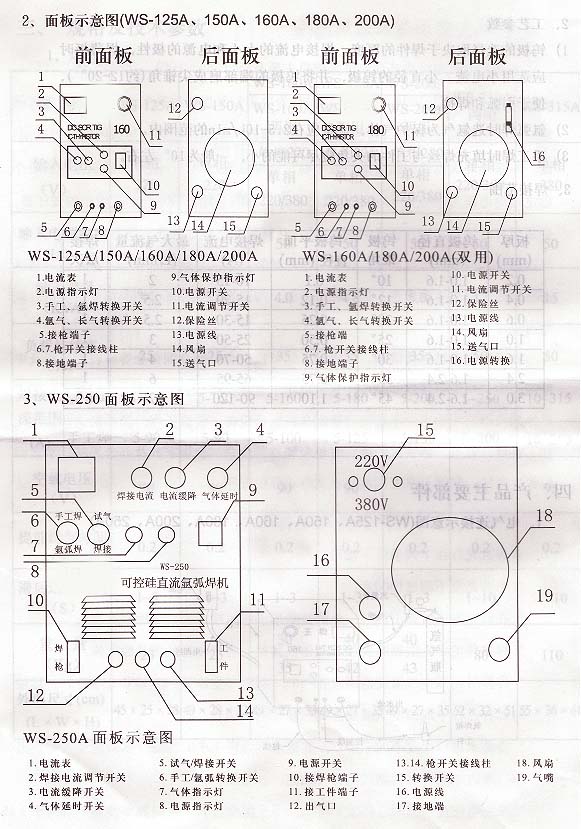

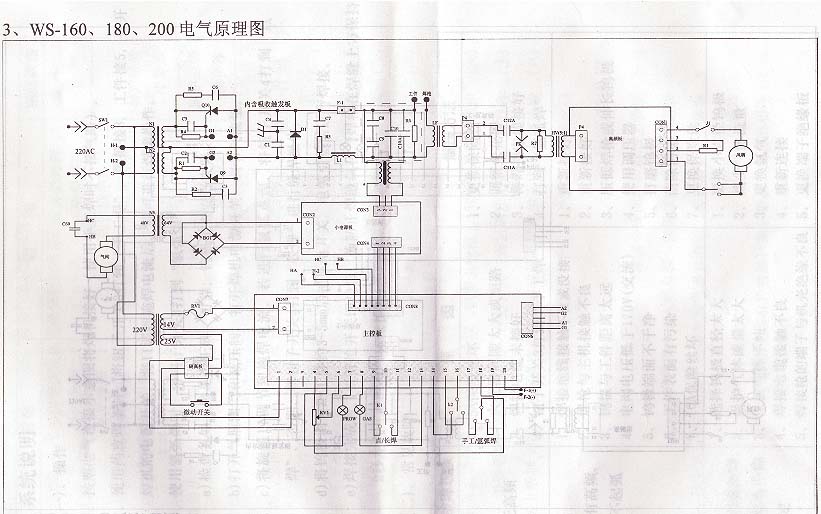

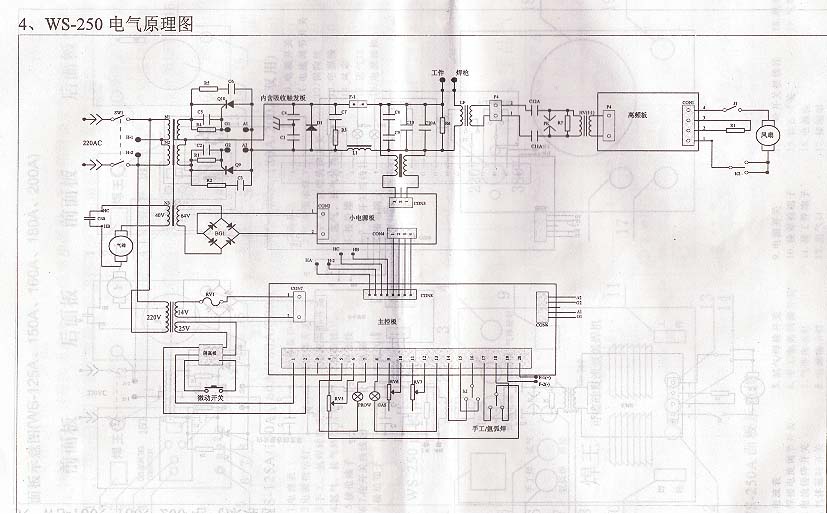

四、产品主要部件 1、电气连接示意图 (省略)
五、系统说明 (一)操作 1、按照电气连接示意图将焊机接好(使用手工焊时不接气路)。 2、使用药皮焊条时,将钮子开关3打到“手工焊”,焊把接8,工件接5,打开焊机的电源开关,将11调到施焊电流后,即可进行焊接操作。 3、使用氩弧焊时,将钮子开关3打到“氩弧焊”。 a)检查各处连接是否正确、可靠;钨极是否安好夹紧。 b)打开气瓶阀门和减压阀,打开焊机电源开关,调节气流量。 c)将旋钮11调节到施焊电流,若进行氩弧点焊,将钮子开关4打到“电焊”,否则,将钮子开关4打倒“长焊”进行缝焊操作。 d)将钨极调至距工件约3-5mm后按下枪开关,电弧引燃后进行焊接。 e)焊接完成时,松开枪开关即熄弧。为防止焊缝氧化,焊枪在焊缝上方保持2秒左右(此时有气体保护)。 (二)、常见故障
六、操作注意事项及保养 (一)、使用本机前请务必妥善接地,切勿堵塞进风口。 (二)、焊接操作停机半小时以上请关闭气瓶的总阀。 (三)、大电流、长时间焊接后,关机前应通风3-5分钟,确保机内冷却。 (四)、严禁在焊接过程中开关电源开关 (五)、常年使用,请每三个月至半年用压缩空气进行一次机内灰尘清除。 (六)、电压下降低于20%时,请停止使用,以免损坏设备及影响焊接效果。 (七)、若红灯闪烁表示电源过流,机内过热,会自动保护,暂停焊接。 (八)、氩气瓶的压力不能用尽,最好在瓶内压力为5-10kg/cm时停止使用,以免妨碍正常充气。 七、操作注意事项 (一)、对焊工焊接环境的安全要求 1、焊接工位需要加遮弧板,防止他人被电弧灼伤。 2、强弧光对身体有害,操作者操作时请务必注意准备好防护面罩、手套、衣服等防护用品。 3、不得在易燃、易爆品或可燃性气体的附近施焊。 4、气瓶安放要平稳、牢靠,避免气瓶倾倒砸伤。 5、手指、头发、衣服不得靠近风扇的旋转部位。 (二)、对焊机本身的安全要求 1、工作时,焊接外壳必须接地。 2、系列机型中两用160A/180A/200A/250A机型有220V/380V转换开关,应根据适用场合定档位,当电源为220V时转换开关应打至220档,当电源为380V时转换开关应打至380V,不可搞错。 3、焊接不得置于有害工业气体或可燃气体存在的环境之中,不得让机体受潮、受淋、或曝晒,最好置于通风、干燥、少尘的地方。 4、焊机应注意经常保养,经常清除机内特别是高频火花间隙内的积尘。 5、焊矩要接焊枪输出端“焊枪”,工件接“工件”,不能接错。 6、焊接是保护气体气流量也要大,保护的时间要长,焊钛要大于不锈钢。具体需要长时间焊接经验积累,刚学焊接或焊接不熟时,可参阅附表Ⅰ。 7、焊接环境中无酸碱等腐蚀性气体或其他有害气体及易燃易爆气体。 附表Ⅰ 不锈钢(SUS304)金属焊接条件 直流对接焊
附图Ⅰ 焊口形状 八、装箱单 焊机主机 一台 氩焊枪 一把 焊机地线 一条 200A地线钳 一个 说明书(含合格证,保修单) 一份 产品出厂一年内,凡产品本身的质量问题而引起的损坏或不正常工作一律免费维修。
|
