直流手工氩弧焊机控制器

一.用途

    NSA-300-1型手工钨极氩弧焊机主要用于不锈钢构件的焊接，可以采用无填充焊接，也可以采用添加剂填充焊接，焊机具有下列特点：

    1.焊接电源具有垂直下降的外特性、焊接电流稳定；

    2.具有电流自动衰减装置，保证焊缝收尾的质量，适应环缝焊接的需要；

    3.具有长焊、短焊转换装置，以适应长焊缝、间断焊和短焊缝的需要；

    4.焊接电流、衰减时间及气体滞后时间全部采用无级调节，使用方便；

    5.采用硅整流电源，维护简便、噪音小、效率高；

    6.体积小、重量轻、移动方便。

二.结构与特性

    焊机由ZXG7-300型弧焊整流器，NSA-300-1型手工钨极氩弧焊控制器、QS-65/150、QS-65/300型焊接手把等组成。

    焊接手把的本体系由玻璃钢制造而成，重量轻、操作方便，焊机备有多种不同形状的喷嘴，能适应各种构件的焊接。

    焊接设有水冷、气冷转换装置。当采用水冷焊接时，水压继电器保证有冷却水畅通的情况下可靠地工作。

    弧焊整流器具有接近恒电流的外特性，其控制回路设有稳压装置焊接电流稳定。

    焊机各部均有高频防护装置。

    焊机的外部线图见附图一。

    焊机的电气原理图见附图二。

    弧焊整流器的使用说明见ZXG7-300型弧焊整流器使用说明书。

三.技术数据

四.工作原理

    焊机由下列各部分组成：

    1.ZXG7-300型弧焊整流器；

    2.NSA-300型手工钨极氩弧焊控制器；

    3.QQ-65/75     型焊接手把；

    4.QS-65/200    型焊接手把；

    5.QS-65/300    型焊接手把；

    6.连接电缆、水冷电缆及水管、气管。

    各主要部分的结构、性能分述如下：

    1.ZXG7-300型弧焊整流器；

    整流器的控制回路连接到氩弧控制器，电源主回路的通断由焊接手把通过控制器控制。

    控制器使用的110伏电源亦由整流器供给。整流器与氩弧焊控制器之间有专用的电缆连接。

    焊接电流和电流衰减时间的调节设在整流器上。

    2.NSA-300型手工钨极氩弧焊控制器：

    氩弧焊控制器内装有电磁气阀，水流电器，高频引弧装置及辅助变压器、继电器等，水流继电器保证焊机在冷却水流量低于1升/分钟时不能起动。在控制器的面板上设有水流氩气通断的指示灯，气体滞后时间，调节旋钮、长焊与短焊转换开关、氩气检气开关、焊接手把控制线的端钮以及水管、出气管、在控制箱的后侧有水冷、气冷转换开关、控制电缆插座以及进水管、进气管。

    3.焊接手把：QQ-65/75型手把为点焊手把，专供点焊用，冷却方式为气冷，最大焊接电流50安。QS-65/200型手把为通用手把，最大焊接电流为200安，水冷，QS-65/300型手把为通用手把，最大焊接电流为300安，水冷。当配用水冷喷嘴时，最大焊接电流可达400安，在小电流焊接时采用气冷。

    焊接电缆的长度为5米。

    焊接控制按钮在手把上，便于操作。

    焊机使用时，按焊机的外部接线图将整流器、控制器、焊接手把和工作妥善连接，连接时，必须注意按接线图的规定可靠地接线。接通电源、水源、气源，将整流器中的电源开关扳到“通”位置，焊接转换开关扳到“氩弧焊”位置，需要电流衰减时，将电流衰减开关放在“有”位置；不需要电流衰减时，将电流衰减开关放在“无”位置。根据焊接规范的需要调节焊接电流旋钮，衰减时间调节旋钮和气体滞后时间调节旋钮到需要位置。根据焊缝的需要将长、短焊转换开关扳到相应位置，确定焊接手把的冷却方式、将水冷、气冷转换开关（F2）开到相应的位置，在水冷位置时，当冷却水流量超过1升/分钟时，水压继电器（KSY）动作，水流指示灯（N1）亮。焊机方能进入工作；在气冷位置时，该指示灯在设有冷却水时也发亮，说明焊机可进入工作。

    按通检气开关（F3），电磁阀（DQ）开通，调节氩气流量到所需的数值，调节完毕后，断开检气开关。

    焊机的动作过程如下：

    当长、短焊转换开关（K4）放在“短焊”位置时，扳下手把按钮，接点1、6接通，继电器J1动作，接通继电器Js，同时接通硅焊整流的主回路，继电器JY既被焊接整流器的空载电压接通，使继电器Jg动作后，继电器Js动作后，电磁气阀通电，输出氩气，同时，氩气指示灯发亮，继电器Jg动作后，接通高频引弧器，使工件与电极击穿，建立电弧。电弧建立以后，JY即因电弧电压的降低而断开，切断继电器Jg，高频引弧器既停止工作，整流器的主回路仍然保持接通状态。断开手把上的按钮，继电器J1断开，整流器的输出电流逐步衰减，至一定时间后，电弧熄灭，此时，继电器JS由于电容器C4的放电而仍然接通，至气体滞后时间后，继电器JS断开，气阀关闭，氩气停止输出，焊机恢复到准备起动状态。

    当长、短转换开关处于“长”位置时扳下手把按钮，继电器J1动作。同时，由于接点2、7被开关K4接通，继电器J2的线圈串联在J1一起，也被接通，松开手把按钮时，继电器J1和J2仍处在串联接通状态，焊机继续工作。第二次按下按钮时，通过继电器J2的触点将J1的线圈短路，而使继电器J1断开，焊机进入电流衰减状态。

    氩气流量的调节可以通过检气开关（K3）单独开启电磁气阀来进行。

    气体滞后时间的调节通过调节电位器W的电阻值，改变电容器C4的放电时间来达到。

    焊机的各有关部位均设高频防护装置。

五.使用与维护

    1.焊机允许在下列条件下工作：

    （1）海拔不超过1000米；

    （2）冷却空气温度不超过+40℃；

    （3）空气相对湿度不超过85%。

    2.焊机必须按本说明书的规格可靠地接地后方投入使用。

    3.焊机在投入使用前，或经长期搁置重新使用前，应仔细检查有无损坏，检查焊机对机壳的绝缘电阻不得低于0.5兆欧，如果绝缘电阻低于上述数值，应进行必要的干燥处理。

    4.每次使用前，必须检查气管、水管的联接，如有漏气、漏水情况，应予消除，检查接地装置是否可靠。

    5.焊机存放时，必须注意下列原则：

    （1）存放处应保持干燥，不得有雨水侵入的机会，周围介质湿度不高于+40℃，相对湿度不大于85%；

    （2）通风良好，无有害工业气体，无腐蚀气体和介质；

    （3）未涂漆的黑色金属零件表面应涂以防锈油脂。

    6.在用户遵守保管使用规则的条件下，从安装使用日起12个月内。但不超过自制造厂发货日起的18个月内，产品因制造质量不良从而发生损坏或不能正常工作时，制造厂免费为用户更换（或修理）产品（或零件）。

六.安全和注意事项

    1.焊机使用前必须按本说明书的规定可靠地接地。

    2.在检查修理前，必须切断电源。在电源未切断前不允许卸下整流器和控制器的面板，以免触及焊机的导电部分。

    3.工作完毕或临时离开工作场所时，必须切断电源，关闭水源及气源。

    4.氩弧焊接时，电弧中的紫外光线远超过手工电弧焊的强度，因此，焊工必须穿戴帆布工作服、手套，防止弧光的辐射，工作地点的周围应放置遮光屏，以免扰乱及损伤周围其他工作人员。

    5.工作场所附近不可放置易燃品。

七.成套供应

    1.ZXG7-300型弧焊整流器                    1只

    2.K-2型手工钨极氩弧焊控制器               1只

    3.QS-65/150型焊炬（连同电缆）             1只

    4.QS-65/300型焊炬（连同电缆）             1只

    5.控制电缆，4芯，长度1.2米，二端带插头    1只

    6.焊接电缆，截面50平方毫米，

     长度1米，两吨带铜接头                    1根

    7.焊接电缆，截面50平方毫米

     长度4.5米，二端带铜接头                  1根

    8.装箱单                                  1份

    9.产品合格证明书                          1份

    10.产品使用说明书

成套供应的项目按订货合同的规定供应，以装箱单所列为准。

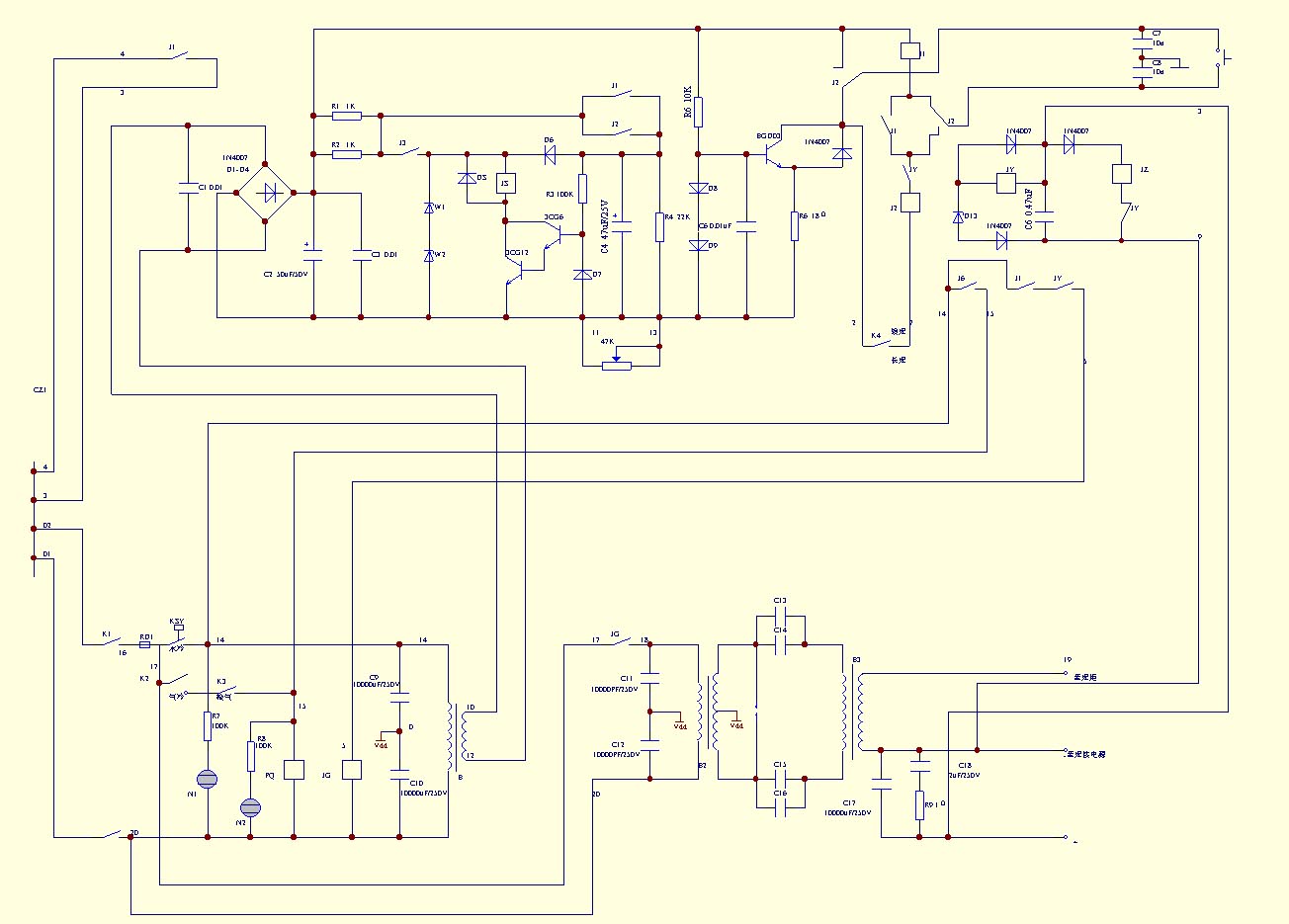

附图：电气原理图
